Taksystem VT-SFC

VT-SFC Single Frame Ceiling System är utformat för att optimera ljudisoleringen i undertak. Systemet består av VT-SFC hängare och profilskenor.

Produktens egenskaper

Avböjning: 1-3 mm
Resonansfrekvens ner till 9 Hz.

Produkttillämpningar

Riktlinjer för installation

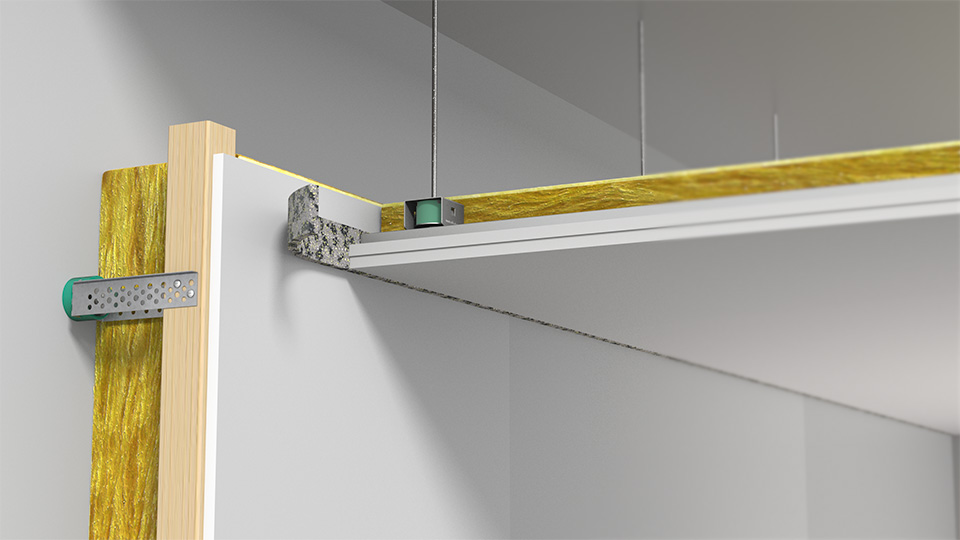

Galgarna fästs mekaniskt i taket och profilskenan klickas fast på galgarna. Gipsskivorna kan sedan fästas på skenorna. VT-SFC-stöden får endast användas tillsammans med Vibratecs profilskenor för att säkerställa takets strukturella stabilitet. En självhäftande elastisk remsa VT-strip bör användas för att isolera undertaket från omgivande väggar för att undvika att undertakets akustiska integritet undermineras.

Mineralull bör användas i luftrummet för att absorbera eventuella stående vågor i luftrummet.

Tekniska specifikationer

A technical drawing in perspective of a section of our ceiling system VT-SFC

An illustration to explain the distance between the hangers supporting the aluminum batons (G) and the distance between the batons (P)

vt-sfc-tekniska-specifikationer.xlsx

Belastningsområde - Egenfrekvens

Avstånd mellan VT-SFC-hängare
takvikt kg/m²	P (mm)	G (mm)	kg/hängare	f_n (Hz)
10 -15	600	1000	6 - 9	14 - 16 Hz
15 -30	450	900	9 - 12	11 - 14 Hz
30 - 50	450	750	12 - 17	9 - 11 Hz
50 - 75	450	500	12 - 17	9 - 11 Hz
