Pénétration de la cloison VT-BHP

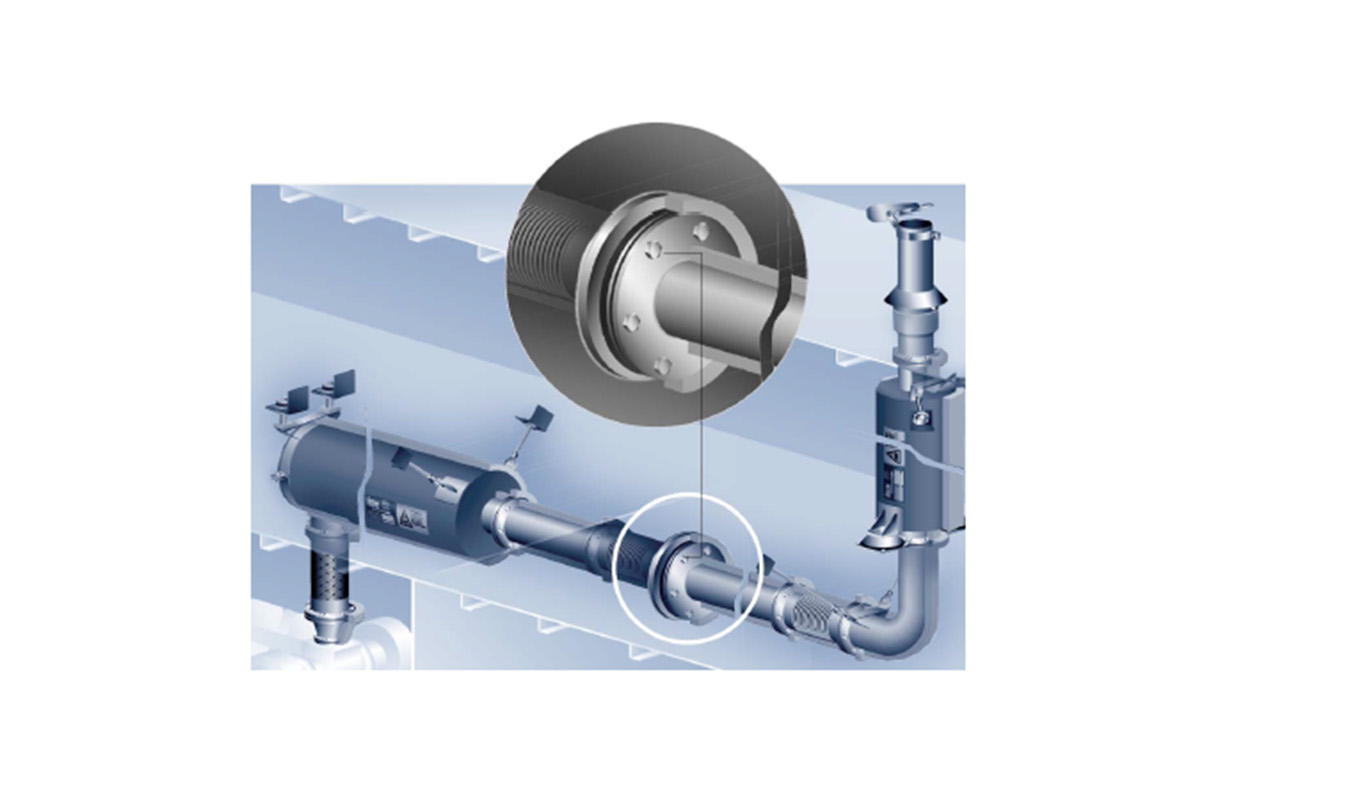

Vibratec propose une série de traversées de cloisons étanches. Ils sont livrés sous forme d'ensembles complets, sans qu'il soit nécessaire de percer ou de brûler des plaques. Il suffit de percer un trou dans la cloison, d'y faire passer les tuyaux et de les fixer par soudage. Lors du passage des tuyaux d'échappement dans les cloisons, il convient d'éviter tout contact direct afin d'empêcher la transmission de la chaleur et des vibrations (bruit) à la construction. Ceci peut être réalisé en toute sécurité en appliquant des traversées de cloison de type BHP. Ces traversées peuvent également être utilisées dans des situations stationnaires, telles que des bâtiments, en les adaptant quelque peu. Nos traversées de pont et de cloison permettent une extension libre des tuyaux et limitent le transfert de bruit à des valeurs minimales. L'application d'un calorifugeage permet également de minimiser le transfert de température vers la construction.

Caractéristiques du produit

Installation

Le montage des traversées de cloison est extrêmement simple, il suffit de percer un trou dans la cloison selon les dimensions indiquées dans le tableau ci-dessous.

Retirez le joint, l'anneau d'isolation et les anneaux en caoutchouc avant de procéder au soudage !

Spécifications techniques

bulkhead-penetration-vt-bhc-technical-specifications.xlsx

Dimensions

NB øA øB øC øD øE F ø Ouverture dans la cloison
(mm) (mm) (mm) (mm) (mm) (mm)
050 60.3 160 200 240 300 8 220
065 76.1 160 200 240 300 8 246
080 88.9 160 200 240 300 8 274
100 114.3 230 270 310 370 8 300
125 139.7 230 270 310 370 8 336
150 168.3 230 270 310 370 8 390
200 219.1 320 370 420 480 8 450
250 273.0 370 420 470 530 8 482
300 323.9 445 495 545 605 12 406
350 355.6 445 495 545 605 12 437
400 406.4 500 550 600 660 12 468
450 457.2 550 600 650 710 12 529
500 506.0 600 650 700 760 12 590
Autres dimensions sur demande
