Jousierotin VT-7001

Täysin metallinen eristin. Joustavat elementit: teräsjousi, pehmusteet ja poraus 18/8 ruostumatonta terästä. Kotelo ja laippa alumiinia. Nämä kiinnikkeet täyttävät MIL-E-5400- ja AIR 7306 -standardit. Paino: 0,04 kg.
Image of Vibratec Spring Isolator VT-7001

Tuotteen ominaisuudet

Eristimien sarja, jonka ominaistaajuus on lähes vakio, 7-11 Hz (suositellulla kuormitusalueella. Kuormitus vain puristamalla.

Sisäänrakennettu snubbing rajoittaa liikkeitä kaikkiin suuntiin.

Suurin heräteamplitudi: ± 0,4 mm.
Lämpötila-alue: -90°C - +300°C
Suurennuskerroin (Q): <4
Mekaaninen lujuus: 10 g

Tuotesovellukset

Ajoneuvojen, lentokoneiden ja teollisuussovellusten elektronisten, sähköisten tai mekaanisten osakokoonpanojen ja kokoonpanojen komponenttien suojaus.

Huomautus

Suurempia kuormia varten katso eristin VT-7002 (0,7 - 60,0 daN).

Tekniset tiedot

jousierotin-vt7001-tekniset tiedot.xlsx

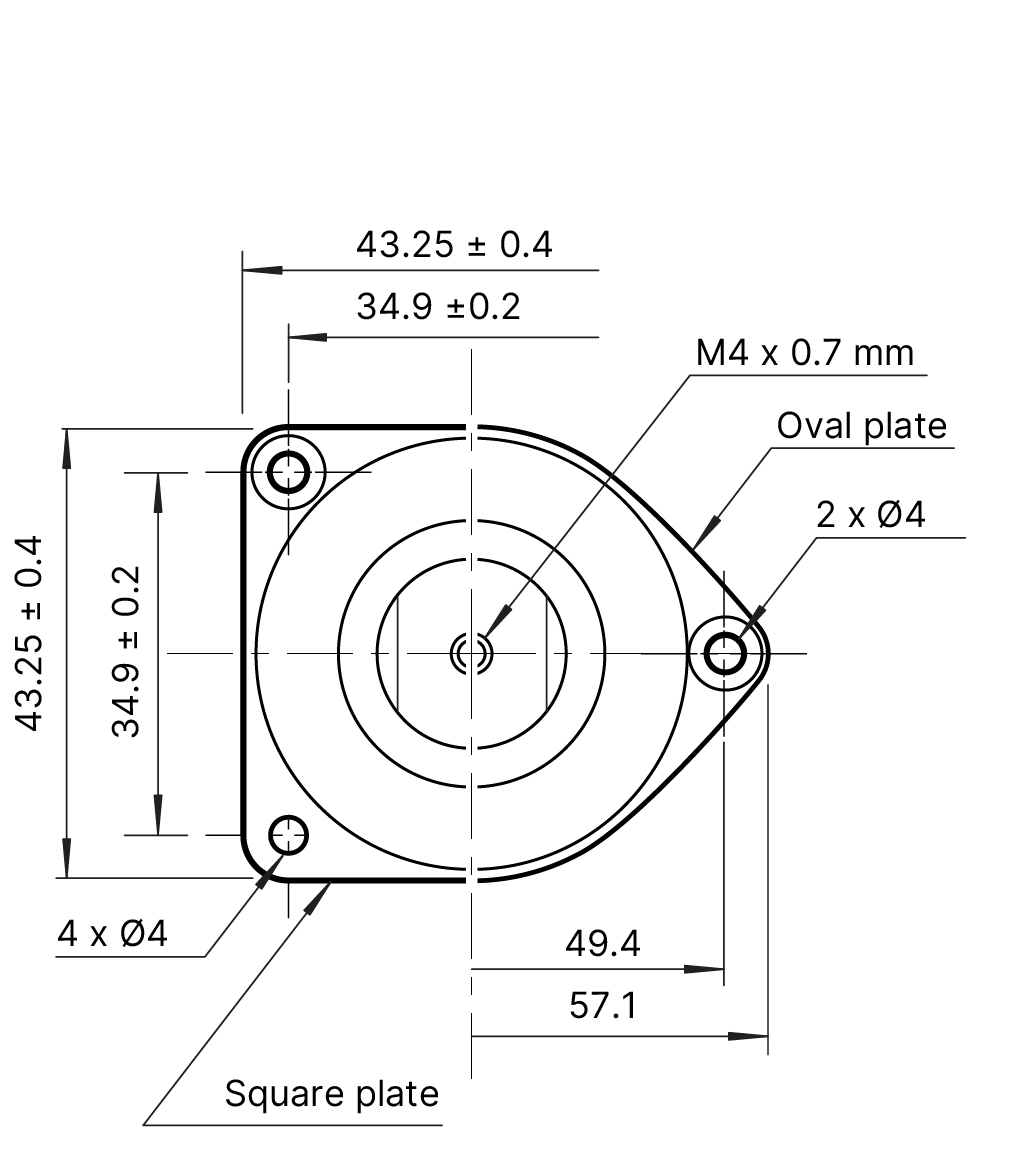

Tuotetiedot

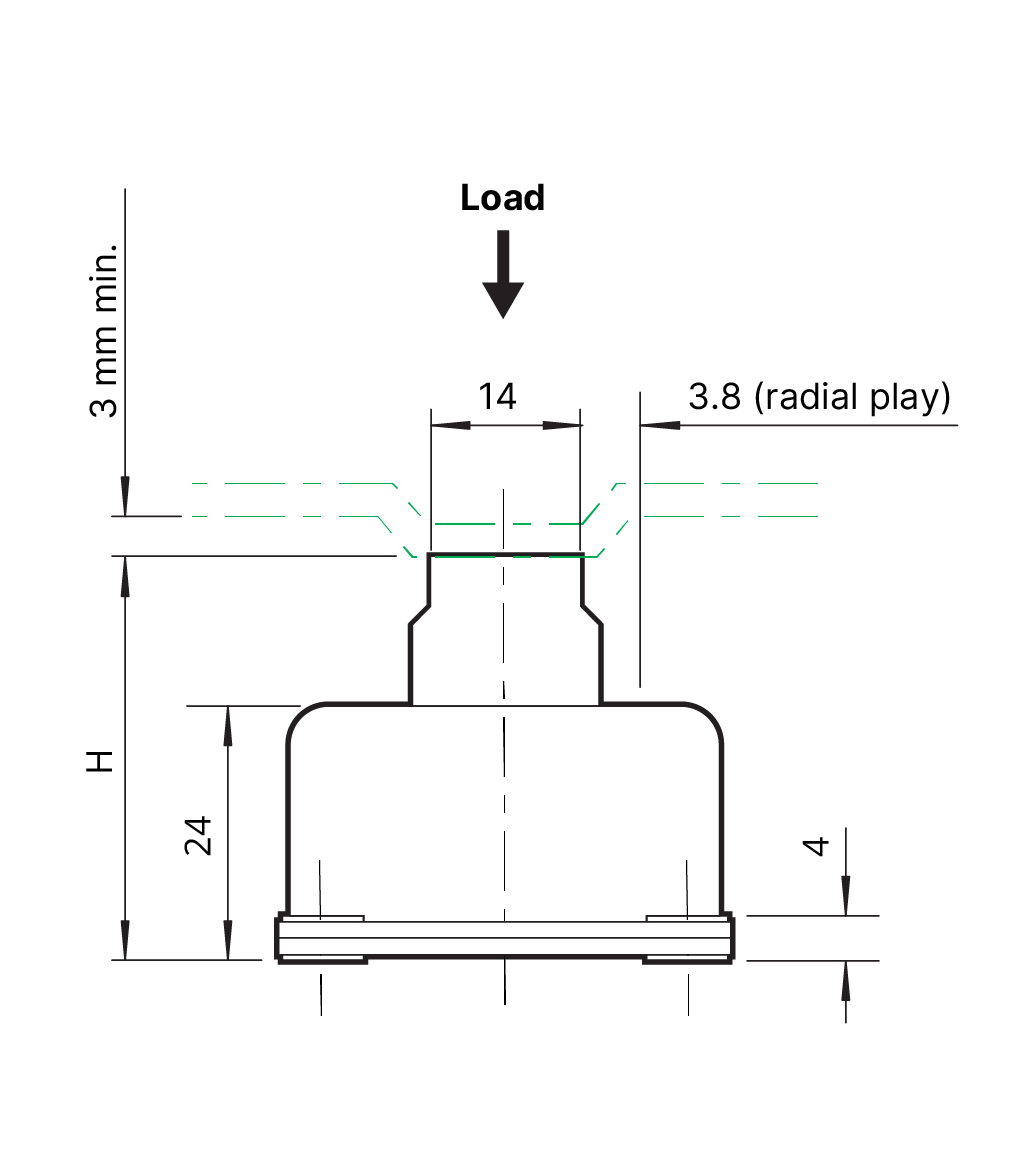

Keskiakseli H max. H min.
H max. 34 37
H min. 25 28

Kuormitusalue

Ref. Kuormitusalue daN (≈kg)
7001-1 0,25 - 0,45
7001-2 0,35 - 0,80
7001-3 0,70 - 1,50
7001-4 1,0 - 2,55
7001-5 2,55 - 4,60
