Fjederpakke VT4660-B

Forkomprimerede fjederkasser bruges primært til vibrationsisolering af tunge maskinfundamenter og bygninger. VT4660-serien bruges, hvor kravet til resonansfrekvens er ca. 2 Hz. Disse isolatorer består af indlejrede fjedre inde i forstærkede stålkasser, og de er forkomprimerede med en specifik belastning.

Variationer

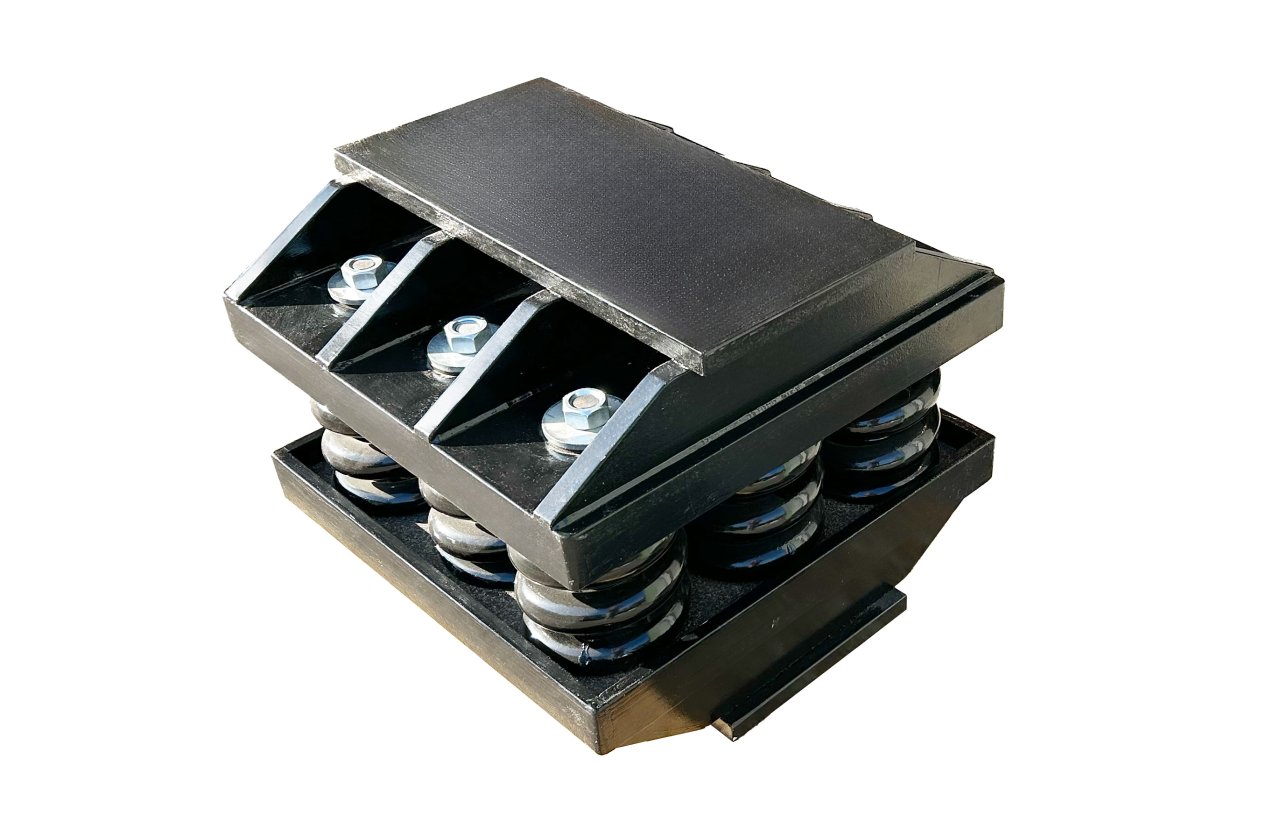

Image of Vibratec Spring Package VT4660-B

Produktets karakteristika

Fordelene ved forkomprimerede isolatorer er:

Fjedrene er forkomprimerede til en nedbøjning, der svarer til en vis procentdel (normalt 80%) af den endelige bygnings masse. Under opførelsen vil isolatoren blive "frigivet", når forkomprimeringsbelastningen er blevet påført, og den vil derfor først bøje af, når den endelige 20% af belastningen påføres.

Isolatorer kan også installeres efter opførelsen eller udskiftes ved hjælp af hydrauliske donkrafte. For at opnå dette skal alle isolatorer være tilgængelige.
Ved hjælp af indlejrede fjedre kan isolatorerne finjusteres til en bestemt stivhed.
Fjedrene er designet til at modstå blokering (komplet spolekontakt) uden at overskride spændingsgrænser og forårsage plastisk deformation.
For at minimere effekten af spoleresonans i fjedrene er kontaktfladerne i stålkassen dækket af et elastomerlag.

Fjedermateriale: 51CrV4 fremstillet i henhold til DIN 2096.

Efterbehandling: shot peening + sort pulverlakering alternativt Delta Magni Seal

Svejset stålkonstruktion: Blødt stål S355 malet med primer og topcoat.
Udførelse og tolerancer i overensstemmelse med ISO 2768-1 klasse M.

Produktanvendelser

Forkomprimerede fjederbokse, der primært bruges til vibrationsisolering:

Fundament til tunge maskiner
Bygninger

Tekniske specifikationer

spring-package-vt4660-b-technical-specifications.xlsx

Dimensioner og belastningsområde

Ref.	L	B	A	Belastningsområde
Ref.	(mm)	(mm)	(mm)	(kN)
VT4660-B2	540	250	240	155 - 250
VT4660-B4	540	540	340	235 - 500
VT4660-B6	740	500	300	390 - 750
VT4660-B9	740	740	340	625 - 1120
