Dæmpende fliser med begrænsede lag

CLD-plader (Constrained-Layer Damping) bruges til at øge dæmpningen i stive strukturer. En "sandwich" dannes ved at laminere et dæmpningslag mellem to strukturelt begrænsende basislag. Når systemet bøjes under vibrationer, udvikles der forskydningsspændinger i dæmpningslaget, og energi går tabt gennem forskydningsdeformation af materialet. Forskellige lagtykkelsesforhold gør det muligt at optimere systemets tabsfaktorer ved forskellige temperaturer uden at ændre materialets sammensætning.

A pictures of three CLD-tiles from Vibratec used for damping noise in stiff structures

Image of CLD-tile installation at SSAB's factory

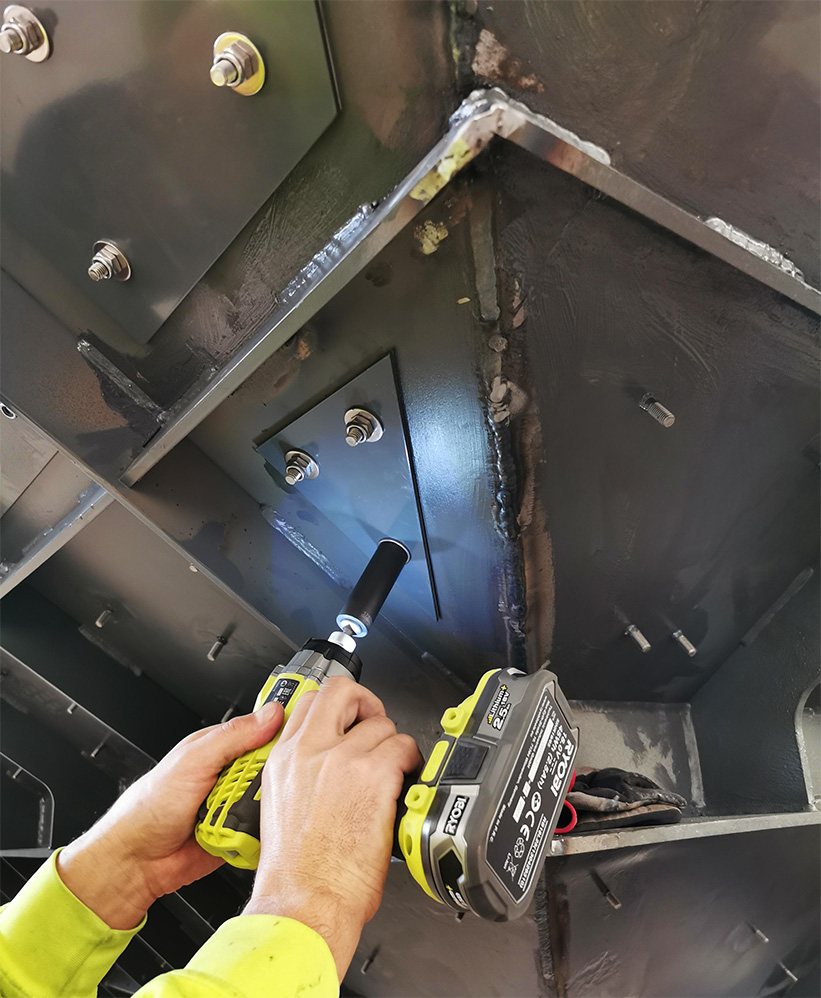

Detail image of CLD-tile installation at SSAB's factory

Produktets karakteristika

Constrained Layer Damping Tiles består af en begrænsende plade og en viskoelastisk polymer, der består af et højtydende akrylsystem. Polymeren er primært kendetegnet ved sin sammenføjningsstyrke, lastfordelende egenskaber samt temperatur- og vejrbestandighed og har en høj tabsfaktor i et bredt temperaturområde, afhængigt af den viskoelastiske kernetype.

På grund af produktets unikke sammensætning kombinerer den dobbeltklæbende akrylviskoelastiske polymer meget høje vedhæftningsniveauer med evnen til at absorbere og sprede vibrationsenergi.

Produktets viskoelastiske kerne kan kompensere for termisk forlængelse af limede dele.

CLD-fliser fungerer godt på materialer, der er vanskelige at sammenføje, som f.eks. pulverlakering eller plastmaterialer. Selv i forbindelse med kombinationer af sådanne materialer giver dette produkt avanceret sikkerhed på grund af dets innovative design.

Vibratec CLD-flise VT-WL44
Temperaturområde: God til lavere temperaturer

Vibratec CLD-flise VT-WL55
Temperaturområde: God til højere temperaturer

Vibratec CLD-flise VT-WL44-55 Hybrid
Temperaturområde: Bredt udvalg af både temperatur og frekvens

Et realistisk indsættelsestab forventes at være lavere på grund af forskellige in-situ-forhold. Forvent 6-10 dB til de fleste anvendelser.

Produktanvendelser

Reduktion af strukturbåren støj fra stålbroer
Reduktion af strukturbåren støjstråling i marine- og offshore-applikationer
Reduktion af strukturbåren støjstråling i industrielle applikationer, generatorer, vindmølletårne osv.
Reduktion af strukturbåren støjstråling i stålaltaner

Video, der illustrerer støjreduktionen ved installation af CLD-fliser på SSAB's fabrik i Oxelösund i Sverige.

Tekniske specifikationer

cld-fliser-tekniske-specifikationer.xlsx

Indsættelsestab

CLD-flise	Maks. Teoretisk indskydningstab llp, dB Målt på testeksemplarer i et laboratorium			Kommentarer
CLD-flise	+20 °C	+5 °C	-10°C	Kommentarer
VT-WL44	11	14	14	God til lavere temperaturer
VT-WL55	14	13	11	God til højere temperaturer
VT-WL-Hybrid	13	14	13	Bredt temperatur- og frekvensområde
Bemærk: Det realistiske indsættelsestab forventes at være lavere på grund af forskellige in-situ-forhold. Forvent 6-10 dB til de fleste anvendelser

Karakteristika

Karakteristisk	VT-WL44	VT-WL55	VT-WL44-55-Hybrid
Kernemateriale	Viskoelastisk akrylpolymer	Viskoelastisk akrylpolymer	2 Viskoelastiske akrylpolymerer
Klæbemiddel	Akryl	Akryl	Akryl
Farve	Grå / hvid	Gennemsigtig	Gennemsigtig / grå / hvid
Tykkelse af Akrylpolymer	ca. 1 mm	ca. 1 mm	ca. 1 mm
Klæbestyrke på stål (efter 72 timer)	36 N/cm	24 N/cm	24 N/cm
Release liner	Ja	Ja	Ja
Flere lag	Ja (særlig mulighed for forøgelse dæmpning yderligere, og udvid temperaturområdet)	Ja (særlig mulighed for forøgelse dæmpning yderligere, og udvid temperaturområdet)	Ja (særlig mulighed for forøgelse dæmpning yderligere, og udvid temperaturområdet)
Begrænsende ark tilgængelig i	- Galvaniseret stål, AISI 304 eller AISI 316 - Aluminium og havvand modstandsdygtigt aluminium - Kulfiber- og FRP-paneler	- Galvaniseret stål, AISI 304 eller AISI 316 - Aluminium og havvand modstandsdygtigt aluminium - Kulfiber- og FRP-paneler	- Galvaniseret stål, AISI 304 eller AISI 316 - Aluminium og havvand modstandsdygtigt aluminium - Kulfiber- og FRP-paneler
Størrelse og form	Tilpasset/projektspecifik	Tilpasset/projektspecifik	Tilpasset/projektspecifik
Tykkelse	2-20 mm, tilpasset	2-20 mm, tilpasset	2-20 mm, tilpasset
